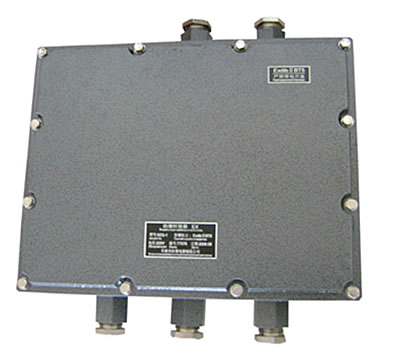

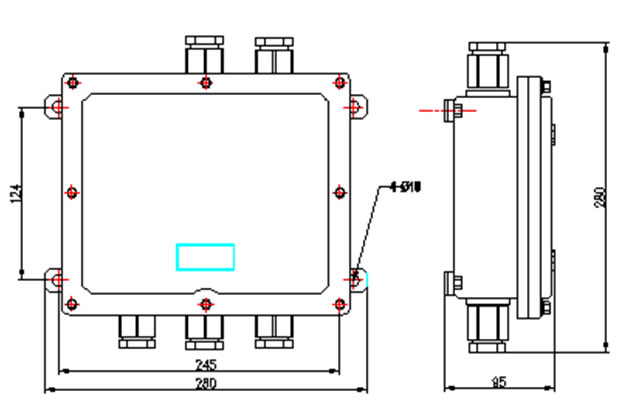

一、产品外型及安装尺寸：

二、主要性能指标：
1．使用条件：
a．环境温度：   -45℃～55℃
b. 相对湿度：   10%～ 95%（25℃）
c. 大气压力：   86KPa～106KPa
d. 环境存在Ⅱ类B级T5温度组别爆炸性气体混合物
2．主要技术参数：
a．电源电压：     AC220V（或120V）±10％
       b．电源消耗功率： 20W
       c．扩音输出功率： 5W
       d．防爆标志：      ExdibⅡBT5
f．防护等级：      IP65
g．防腐等级：      WF2
h．外型尺寸：      270×250×105
k．．重   量：      2.5Kg

三、产品结构及工作原理
1．结构特点：
 产品外壳采用硅铝合金铸造，表面静电喷涂，整体结构坚固、美观、防水、耐腐，可在恶劣环境中长期工作。
2．  工作原理：
（1）电源
       AC220V电源经19、20号端子接入电源变压器初级，经降压、整流、稳压，为功放、送信放大电路和控制电路提供所需各种电源。
（2）送信放大
讲话声音由麦克转换成电信号，由TDA2003（IC1）集成电路放大后输出，输出信号根据需要，可分别控制送到6、7、9、10、11、12端子，通过这些端子送到相应的通讯终端。
（3）对讲功放
送入司钻房的信号，经TDA2003（IC2）集成电路放大后推动扬声器发出声音。
（4）控制
13、14、15号端子，接入控制开关，可选择与二层台或钻机台讲话。

四、产品安装及注意事项
1．产品安装
a. 按着安装尺寸在墙壁上打好安装孔，用M8螺栓将转接器固定好。
b．按着接线图，把各个通讯设备与转接器通过专用电缆进行连接。
2． 注意事项
设备安装应放置在不能被雨淋湿的地方。
a． 电话机组网电缆应单独敷设，尽量避免与动力线及其它高频信号线放在一起，应远离它们。
b. 电源线的屏蔽层及主干电缆的屏蔽层及设备外壳均应可靠接地。
五、产品使用与操作
1．送电调试：
按上述要求安装连接后应进行核对，确认无误，待全系统安装连接完毕，再行
核对无误后方可送电试机。全部设备在出厂前已作系统连接调试，只要连接无误，即能正常开通使用。
2．  使用操作：
      a．扩音呼叫
         通过开关盒上的旋钮，选择二层台、全呼、钻机台，按下呼叫开关，对着麦克讲话，对方就能听到你的声音。
      b．通话
       松开呼叫按钮，对方回话时，你从扬声器里就能听到他的讲话声，你用麦克说话，用扬声器来听话，通过这种扩音通话来实现二层台和司钻房的通讯。
