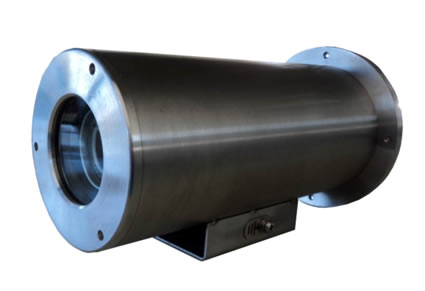

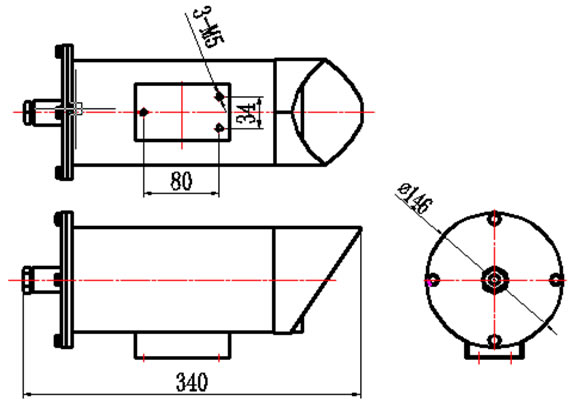

一、产品外型及安装尺寸：

二、主要性能指标：
1．使用条件：
a. 环境温度：0℃～40℃；
   b. 平均相对湿度：≤95%（+25℃）
   c. 大气压力：86 kPa～106kPa；
   d. 有甲烷和煤尘爆炸危险，但无破坏绝缘的腐蚀性气体的煤矿井下。
2．主要技术参数：
a．供电电压：AC127V 50Hz（波动范围75% ～110%）
b  工作电流：≤200mA
c  最低照度：≤1.0Lux；
d  水平清晰度：≥ 350线
e  灰度级：≥7级
f  防爆型式：矿用隔爆型
g  防爆标志：ExdⅠ
h  重量：3.5kg
i  外形尺寸：φ146mm×340mm
三、产品结构及工作原理
1．结构特点：
 产品外壳采用优质不锈钢304制造，整体结构坚固、美观、防水、耐腐，可在恶劣环境中长期工作。
2．  工作原理：
摄像机隔爆外壳内装置低照度、高灵敏度，光学、数字变焦，数控一体化摄像机及DC12V稳压电源。摄像机视频输出为PAL制式视频信号，可用视频同轴电缆传输。采用SYV75-5视频同轴电缆，不加补偿器可传输1Km。摄像机变焦、聚焦调整可在本端一次性调整固定，也可配置数字解码器，用数据电缆连至控制室，用镜头控制器进行远端控制，以得到更为满意的图像。

 四、产品安装及注意事项
1.安装
   a.将半可调云台（或安装支架）固定在岩壁（或棚架）上，然后用M5×12螺钉将摄像机固定在半可调云台（或安装支架）托板的相应位置上。
b.采用矿用阻燃、防静电综合电缆作尾缆，接入矿用防爆接线盒。
   c.连接好接地线。
2 注意事项
   a.检修、维修作业，需打开隔爆腔时必须首先切断电源，以保安全，严禁带电开盖。
   b.经常维修，防止“失爆”，检查螺纹隔爆面是否松动，电缆进线封口螺帽内密封橡胶圈是否老化变质。
c 维修时，只可拆去后盖组件，即平面接合面部分。不能打开螺纹隔爆面（前端盖）！
